WebtoB SSL 프로토콜 설정

TLS_ECDHE_RSA_WITH_AES_256_GCM_SHA384 TLS_ECDHE_RSA_WITH_AES_128_GCM_SHA256 TLS_ECDHE_RSA_WITH_AES_256_CBC_SHA384 TLS_ECDHE_RSA_WITH_AES_128_CBC_SHA256 TLS_ECDHE_RSA_WITH_AES_256_CBC_SHA TLS_ECDHE_RSA_WITH_AES_128_CBC_SHA

•

DHE 알고리즘 사용 권고

DHE 알고리즘은 웹서버 환경인 OPENSSL 및 Java 버전의 따라 취약한 비트수를 사용하게 됩니다.

비트 수는 1024bit와 2048bit 를 사용할 수 있습니다.

1024bit 의 경우 약한 알고리즘이며, 2048bit 의 경우가 안전한 알고리즘을 사용 합니다

아래의 표는 2048bit 를 출력하는 OPENSSL 버전과 Java 버전 입니다.

◦

OPENSSL 버전

OpenSSL 1.0.2 : openssl 1.0.1n 이상 OpenSSL 1.0.1 : openssl 1.0.2b 이상

◦

Java 버전

JDK 1.8 이상

•

사용이 제외된 알고리즘

TLS_RSA_WITH_RC4_128_SHA TLS_RSA_WITH_RC4_128_MD5 TLS_ECDHE_RSA_WITH_RC4_128_SHA

•

취약한 알고리즘

TLS_RSA_WITH_AES_256_CBC_SHA TLS_RSA_WITH_AES_128_CBC_SHA TLS_RSA_WITH_AES_256_CBC_SHA256 TLS_RSA_WITH_AES_256_GCM_SHA384 TLS_RSA_WITH_AES_128_GCM_SHA256 TLS_RSA_WITH_AES_128_CBC_SHA256 TLS_RSA_WITH_CAMELLIA_256_CBC_SHA TLS_RSA_WITH_CAMELLIA_128_CBC_SHA TLS_DHE_RSA_WITH_CAMELLIA_128_CBC_SHA TLS_DHE_RSA_WITH_CAMELLIA_256_CBC_SHA TLS_DHE_RSA_WITH_3DES_EDE_CBC_SHA TLS_D HE_RSA_WITH_AES_128_CBC_SHA TLS_DHE_RSA_WITH_AES_256_CBC_SHA TLS_DHE_RSA_WITH_DES_CBC_SHA TLS_DHE_RSA_WITH_SEED_CBC_SHA

2. 설정 관련 FAQ

- 권장 알고리즘과 범용 알고리즘 중, 어느 알고리즘을 적용해야 하나요?

권장 알고리즘은 높은 수준의 Cipher Suites(SSL 알고리즘)입니다.

높은 등급의 보안 점수를 받는데 도움이 됩니다.

문제는 낮은 수준의 보안 설정만 지원되는 사용자 단말기에서는 접속이 되지 않을 수 있습니다.

또한 웹 서버에서도 높은 수준의 보안 사양을 가지고 있어야 합니다.

범용 알고리즘은 취약한 알고리즘을 포함한 범용성을 위한 알고리즘입니다.

높은 수준의 알고리즘을 사용 못하는 클라이언트가 있을 경우 사용하기 위한 알고리즘입니다.

낮은 수준의 보안 등급과 함께 취약성이 드러나 있으므로 주의 바랍니다.

- 적용하기 전 주의사항이 있을까요?

각 웹 서버에 대한 재 시작이 필요합니다 .

다만 적용하시기 전 알고리즘이 지원되는지 확인이 필요합니다.

IIS를 사용하는 윈도우 서버 는 레지스트리를 수정해야 함으로 각별한 주의가 필요합니다.

- 적용을 하고 나면, 앞으로 같은 작업을 할 필요가 없나요?

그렇지 않습니다.

알고리즘의 취약점 프로토콜에 관한 취약점이 발견되면 이와 같은 사항을 다시 안내 드릴 수 있습니다.

- 프로토콜과 알고리즘은 별개로 조정을 해도 괜찮나요?

가능합니다.

다만 프로토콜과 알고리즘은 매우 밀접한 관계로 프로토콜 지원이 가능하더라도

TLS 1.2 에 지원가능 알고리즘이 없으면 TLS 1.2 통신이 되지 않습니다.

반대로 높은 수준의 알고리즘은 TLS 1.2 에서만 지원 됩니다. (ECDHE, GCM, SHA256, SHA384 등등)

진행 과정 - WebtoB SSL Protocol 및 Cipher 설정

[ 권장 알고리즘의 경우 ]

① ($HOME_BASE)/config/http.m파일을 열어 프로토콜을 아래와 같이 설정 합니다.

*SSL ucertssl CertificateFile = "/usr/local/webtob/config/ssl/test.co.kr.crt", CertificateKeyFile = "/usr/local/webtob/config/ssl/test.co.kr.key", CACertificateFile = "/usr/local/webtob/config/ssl/test.co.kr.root", CertificateChainFile ="/usr/local/webtob/config/ssl/test.co.kr.ca", Protocols = "-SSLv2, -SSLv3, -TLSv1, -TLSv1.1, TLSv1.2"

② ($HOME_BASE)/config/http.m파일을 열어 알고리즘을 아래와 같이 설정 합니다.

※ RequiredCiphers 값은 zip 파일 안에 동봉된 텍스트 파일(txt)에서 복사하셔서 사용하십시오.

적용 알고리즘

RequiredCiphers = "ECDHE RSA AES128 GCM SHA256:ECDHE RSA AES256 GCM SHA384:ECDHE RSA AES128 SHA:ECDHE RSA AES256 SHA:ECDHE RSA AES128 SHA256:ECDHE RSA AES256 SHA384"

③ 위의 구문들을 추가하여 다음과 같이 설정합니다.

설정 예시

[ 범용 알고리즘의 경우 ]

① ($HOME_BASE)/config/http.m파일을 열어 프로토콜을 아래와 같이 설정 합니다.

② ($HOME_BASE)/config/http.m파일을 열어 알고리즘을 아래와 같이 설정 합니다.

※ RequiredCiphers 값은 zip 파일 안에 동봉된 텍스트 파일(txt)에서 복사하셔서 사용하십시오.

적용 알고리즘

RequiredCiphers = “ECDHE RSA AES128 GCM SHA256:ECDHE ECDSA AES128 GCM SHA256:ECDHE RSA AES256 GCM SHA384:ECDHE ECDSA AES256 GCM SHA384:DHE RSA AES128 GCM SHA256:DHE DSS AES128 GCM SHA256:kEDH+AESGCM:ECDHE RSA AES128 SHA256:ECDHE ECDSA AES128 SHA256:ECDHE RSA AES128 SHA:ECDHE ECDSA AES128 SHA:ECDHE RSA AES256 SHA384:ECDHE ECDSA AES256 SHA384:ECDHE RSA AES256 SHA:ECDHE ECDSA AES256 SHA:DHE RSA AES128 SHA256:DHE RSA AES128 SHA:DHE DSS AES128 SHA256:DHE RSA AES256 SHA256:DHE DSS AES256 SHA:DHE RSA AES256 SHA:AES128 GCM SHA256:AES 256 GCM SHA384:AES128 SHA256:AES256 SHA256:AES128 SHA:AES256 SHA:AES:CAMELLIA:DES CBC3 SHA:!aNULL:!eNULL:!EXPORT:!DES:!RC4:!MD5:!PSK:!aECDH:!EDH DSS DES CBC3 SHA:!EDH RSA DES CBC3 SHA:!KRB5 DES CBC3 SHA”

③ 위의 구문들을 추가하여 다음과 같이 설정합니다.

설정 예시

*SSL ucertssl CertificateFile = "/usr/local/webtob/config/ssl/test.co.kr.crt”, CertificateKeyFile = "/usr/local/webtob/config/ssl/test.co.kr.key”, CACertificateFile = "/usr/local/webtob/config/ssl/test.co.kr.root”, CertificateChainFile ="/usr/local/webtob/config/ssl/test.co.kr.ca”, Protocols = SSLv2, SSLv3, TLSv1, TLSv1.1, TLSv1.2", RequiredCiphers = "ECDHE RSA AES128 GCM SHA256:ECDHE ECDSA AES128 GCM SHA256:ECDHE RSA AES256 GCM SHA384:ECDHE ECDSA AES256 GCM SHA384:DHE RSA AES128 GCM SHA256:DHE DSS AES128 GCM SHA256:kEDH+AESGCM:ECDHE RSA AES128 SHA256:ECDHE ECDSA AES128 SHA256:ECDHE RSA AES128 SHA:ECDHE ECDSA AES128 SHA:ECDHE RSA AES256 SHA384:ECDHE ECDSA AES256 SHA384:ECDHE RSA AES256 SHA:ECDHE ECDSA AES256 SHA:DHE RSA AES128 SHA256:DHE RSA AES128 SHA:DHE DSS AES128 SHA256:DHE RSA AES256 SHA256:DHE DSS AES256 SHA:DHE RSA AES256 SHA:AES128 GCM SHA256:AES 256 GCM SHA384:AES128 SHA256:AES256 SHA256:AES128 SHA:AES256 SHA:AES:CAMELLIA:DES CBC3 SHA:!aNULL:!eNULL:!EXPORT:!DES:!RC4:!MD5:!PSK:!aECDH:!EDH DSS DES CBC3 SHA:!EDH RSA DES CBC3 SHA:!KRB5 DES CBC3 SHA"

④ 작업을 진행하기 전, 반드시 기존 설정 파일을 백업 진행토록 합니다.

복원 예시

[root@localhost]# cp htttp.m http.m. backup

[root@localhost]# ll

total 2

-rw r r ----. 1 root root 2545 May 17 08:16 http.m

-rw r r ----. 1 root root 2545 May 27 08:22 http.m .backup

TLS 적용 확인하기

1. OpenSSL을 이용한 확인 방법

OpenSSL은 네트워크를 통한 데이터 통신에 쓰이는 프로토콜인 TLS와 SSL의 오픈 소스 입니다.

기본적인 암호화 기능 및 여러 유틸리티 함수들이 구현되어 있습니다.

명령어	설명
openssl s_client -connect [해당 IP 및 도메인]:443 -ssl3	SSL v3 프로토콜 통신 확인
openssl s_client -connect [해당 IP 및 도메인]:443 -ssl2	SSL v2 프로토콜 통신 확인
openssl s_client -connect [해당 IP 및 도메인]:443 -tls1	TLS v1.0 프로토콜 통신 확인
openssl s_client -connect [해당 IP 및 도메인]:443 -tls1_1	TLS v1.1 프로토콜 통신 확인
openssl s_client -connect [해당 IP 및 도메인]:443 -tls1_2	TLS v1.2 프로토콜 통신 확인

① SSL v3에 대한 통신이 제한되었는지 확인합니다.

- 적용 명령어

openssl s_client -connect 127.0.0.1:443 -ssl3

- 적용 결과

명령의 결과에서 Renegotiation IS NOT supported 구문을 확인하여 해당 프로토콜의 사용이 제한된 것을 확인할 수 있습니다

CONNECTED(00000003)

140430722205512:error:14094410:SSL routines:SSL3_READ_BYTES:sslv3 alert handshake failure:s3_pkt.c:1275:SSL alert number 40

140430722205512:error:1409E0E5:SSL routines:SSL3_WRITE_BYTES:ssl handshake failure:s3_pkt.c:598:

---

no peer certificate available

---

No client certificate CA names sent

---

SSL handshake has read 7 bytes and written 0 bytes

---

New, (NONE), Cipher is (NONE)

Secure Renegotiation IS NOT supported

Compression: NONE

Expansion: NONE

SSL-Session:

Protocol : SSLv3

Cipher : 0000

Session-ID:

Session-ID-ctx:

Master-Key:

Key-Arg : None

Krb5 Principal: None

PSK identity: None

PSK identity hint: None

Start Time: 1558603004

Timeout : 7200 (sec)

Verify return code: 0 (ok)

② TLS v1.2에 대한 통신이 제한되었는지 확인합니다.

- 적용 명령어

openssl s_client -connect 127.0.0.1:443 -tls1_2

- 적용 결과

명령의 결과에서 Renegotiation IS NOT supported 구문을 확인하여 해당 프로토콜의 사용이 제한된 것을 확인할 수 있습니다

New, TLSv1/SSLv3, Cipher is AES128-GCM-SHA256

Server public key is 2048 bit

Secure Renegotiation IS NOT supported

Compression: NONE

Expansion: NONE

SSL-Session:

Protocol : TLSv1.2

Cipher : AES128-GCM-SHA256

Session-ID: CA6B7CB11138789ABE9B7FEB37EE08A3F57E58E1952B0A545B8AE6D78218F9E1

Session-ID-ctx:

Master-Key: F2E89E039E0617B88B0D7176E7A8052DDD6064564D1808126456D6825186C28DB30BA1824D9898E4E2BA4C38C7D7A6A6

Key-Arg : None

Krb5 Principal: None

PSK identity: None

PSK identity hint: None

TLS session ticket lifetime hint: 300 (seconds)

TLS session ticket:

0000 - 7f f1 06 59 83 a5 b0 4d-42 1f f8 26 66 b6 04 e6 ...Y...MB..&f...

0010 - 2d 9d 68 51 55 98 ed 9e-bf 9c 4c 41 f1 a3 3f 1a -.hQU.....LA..?.

0020 - e7 24 a9 f6 84 f5 4a 7e-61 4f 25 7a 4a b6 4e cc .$....J~aO%zJ.N.

0030 - ed dc 29 6d 52 03 17 92-49 32 17 d9 27 10 76 9b ..)mR...I2..'.v.

0040 - 68 27 16 8a c7 ad 20 09-f0 c1 03 03 92 15 da 68 h'.... ........h

0050 - d9 cf e7 14 f8 f9 aa 0d-61 30 63 46 49 0d 50 bc ........a0cFI.P.

0060 - cb 93 ab b5 9c 9f a4 41-02 c4 0f 04 2c 58 93 43 .......A....,X.C

0070 - a3 8e 08 d1 20 86 4b 8e-ca 39 51 95 9d b1 bc b8 .... .K..9Q.....

0080 - 2b 80 11 04 fc 7f 7a de-77 b2 2e 0d 97 37 18 55 +.....z.w....7.U

0090 - e6 09 e8 3a 0e f5 49 94-fb c4 cf 9a bb c9 51 a9 ...:..I.......Q.

00a0 - c9 be ec c8 e9 77 f2 12-bf 3c 8f 70 0d 65 73 e2 .....w...<.p.es.

00b0 - d9 5a 03 bb ec 48 18 76-76 75 48 44 0c d2 15 bc .Z...H.vvuHD....

Start Time: 1558603741

Timeout : 7200 (sec)

Verify return code: 0 (ok)

2. Nmap을 이용한 확인 방법

Nmap은 서비스 탐지 프로토콜로 자신을 광고하지 않는 수동적인 서비스들을 찾아낼 수 있습니다.

이 상세 정보에는 운영 체제, 장치 종류, 운영 시간, 서비스에 쓰이는 소프트웨어 및 제품의 정확한 버전, 방화벽 기술의 존재와 심지어 근거리 네트워크에서 네트워크 카드의 공급자도 포함 됩니다.

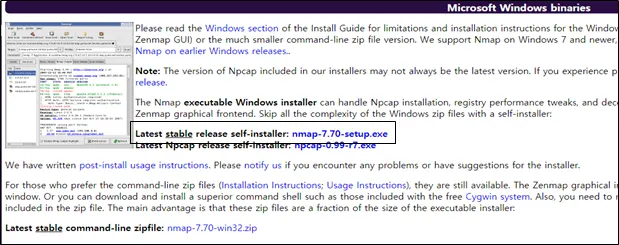

① https://nmap.org/download.html 에서 프로그램을 다운로드합니다.

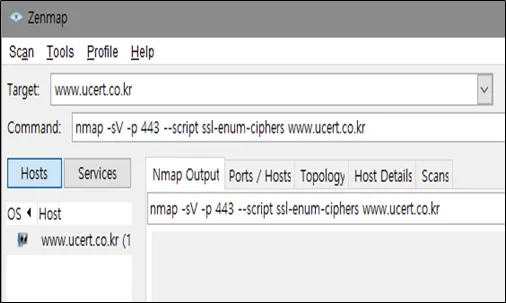

② Nmap을 실행한 후에 ‘Command’ 창에 명령어를 입력합니다.

nmap -sV --script ssl-enum-ciphers -p <포트번호> <host>

③ 포트번호에 확인할 포트를 기입합니다. Target에 도메인을 기입합니다.

nmap -sV --script ssl-enum-ciphers -p 443 121.78.88.70

④ 적용 결과 알고리즘과 함께 사용 중인 프로토콜을 확인 할 수 있습니다.

PORT STATE SERVICE VERSION

443/tcp open ssl/ssl Apache httpd (SSL-only mode)

|_http-server-header: Apache

| ssl-enum-ciphers:

| TLSv1.0:

| ciphers:

| TLS_RSA_WITH_AES_128_CBC_SHA (rsa 2048) - A

| TLS_RSA_WITH_AES_256_CBC_SHA (rsa 2048) - A

| TLS_RSA_WITH_CAMELLIA_256_CBC_SHA (rsa 2048) - A

| TLS_RSA_WITH_CAMELLIA_128_CBC_SHA (rsa 2048) - A

| TLS_RSA_WITH_3DES_EDE_CBC_SHA (rsa 2048) - C

| compressors:

| NULL

| cipher preference: server

| warnings:

| 64-bit block cipher 3DES vulnerable to SWEET32 attack

| TLSv1.1:

| ciphers:

| TLS_RSA_WITH_AES_128_CBC_SHA (rsa 2048) - A

| TLS_RSA_WITH_AES_256_CBC_SHA (rsa 2048) - A

| TLS_RSA_WITH_CAMELLIA_256_CBC_SHA (rsa 2048) - A

| TLS_RSA_WITH_CAMELLIA_128_CBC_SHA (rsa 2048) - A

| TLS_RSA_WITH_3DES_EDE_CBC_SHA (rsa 2048) - C

| compressors:

| NULL

| cipher preference: server

| warnings:

| 64-bit block cipher 3DES vulnerable to SWEET32 attack

| TLSv1.2:

| ciphers:

| TLS_RSA_WITH_AES_128_GCM_SHA256 (rsa 2048) - A

| TLS_RSA_WITH_AES_256_GCM_SHA384 (rsa 2048) - A

| TLS_RSA_WITH_AES_128_CBC_SHA (rsa 2048) - A

| TLS_RSA_WITH_AES_256_CBC_SHA (rsa 2048) - A

| TLS_RSA_WITH_AES_256_CBC_SHA256 (rsa 2048) - A

| TLS_RSA_WITH_AES_128_CBC_SHA256 (rsa 2048) - A

| TLS_RSA_WITH_CAMELLIA_256_CBC_SHA (rsa 2048) - A

| TLS_RSA_WITH_CAMELLIA_128_CBC_SHA (rsa 2048) - A

| TLS_RSA_WITH_3DES_EDE_CBC_SHA (rsa 2048) - C

| compressors:

| NULL

| cipher preference: server

| warnings:

| 64-bit block cipher 3DES vulnerable to SWEET32 attack
